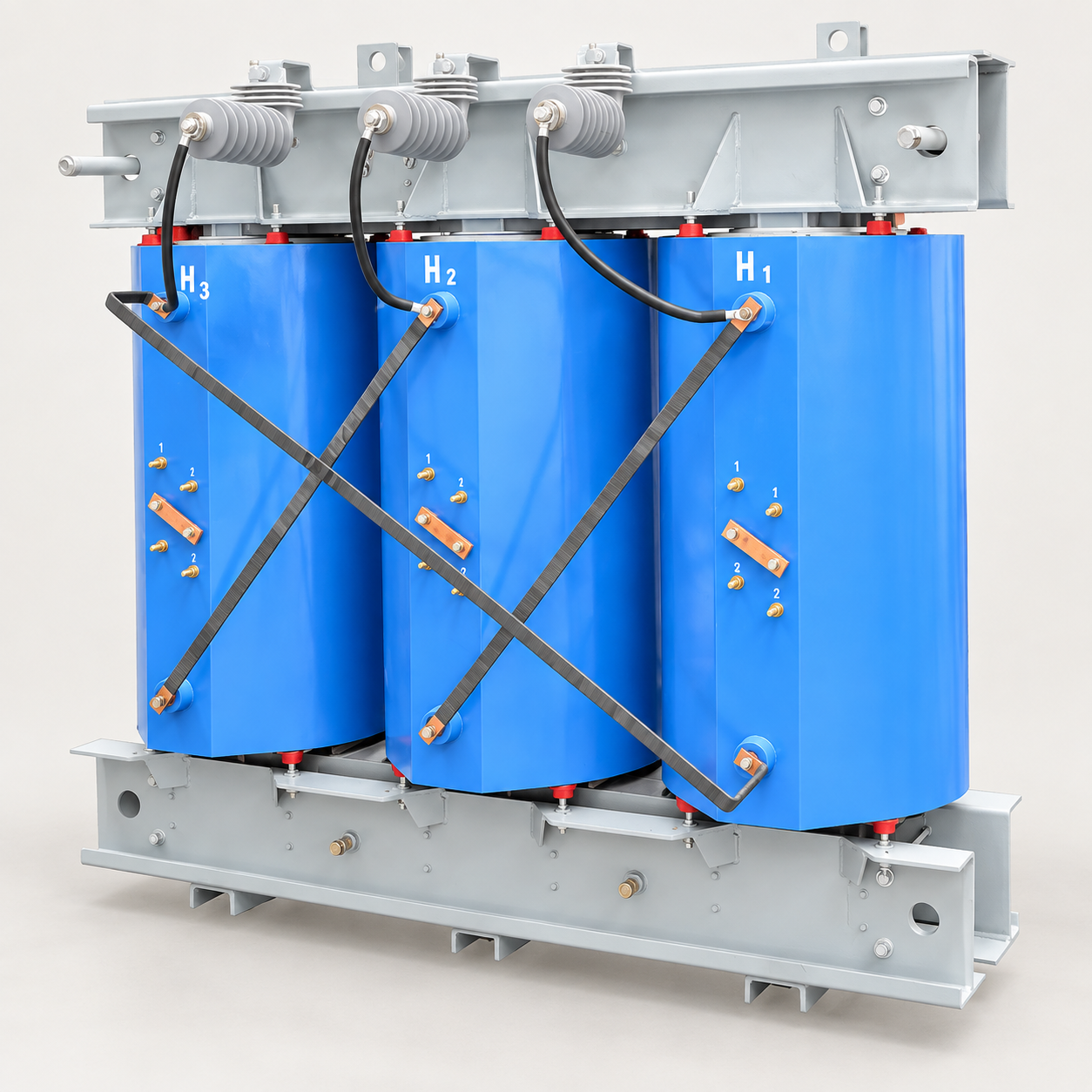

Transformador seco encapsulado

Transformador de media tensión encapsulado en resina epóxica, enfriado por aire y con configuración según proyecto.

Media tensión

Aislamiento en resina epóxica

Transformador tipo seco encapsulado en resina epóxica, con enfriamiento por aire. Diseñado para operar de 0 a 2,300 metros sobre el nivel del mar.

Las tensiones, la conexión y los accesorios se definen de acuerdo con las necesidades de la instalación.

Características de referencia
Primario	2,300; 4,160; 13,200; 23,000 y 34,500 V
Secundario	220; 380; 440; 460; 480 V y especiales
Aislamiento	Resina epóxica
Enfriamiento	Aire natural
Elevación de temperatura	150 °C en la configuración publicada
Referencia del catálogo	NMX-J-351

La capacidad, las tensiones, la conexión y los accesorios se definen en la propuesta técnica de cada equipo.
